서울 마포구청의 지하 오수 처리 시설에서 노후화된 FRP 오수패키지 세트 교체 작업 사례입니다.
기존 설비는 FRP 탱크, 내부 오수펌프, 자동제어 판넬과 배관이 장기간 사용된 상태였습니다. 현장 점검 결과 탱크와 배관의 노후화로 누수 위험이 있었고, 자동 구동도 불안정하게 발생하고 있었습니다.
이번 작업에서는 기존 FRP 오수패키지와 펌프, 자동판넬, 일부 노후 배관을 철거한 뒤 PP 소재 오수패키지, 3마력 그라인더펌프, 오뚜기센서, 자동제어 판넬을 새로 설치하고 배관을 재작업했습니다.
목 차
현장 정보
- 작업 장소: 서울 마포구청 지하
- 기존 설비: FRP 오수패키지, 오수펌프2대, 자동제어 판넬 1대, 오뚜기 센서 1세트
- 확인된 문제: 설비 노후화, 누수 위험, 자동 구동 불안정, 악취 발생
- 작업 범위: 기존 설비 철거, PP 오수패키지 설치, 3마력 그라인더펌프·오뚜기센서·자동판넬 설치, 배관 재작업
1. 기존 오수패키지와 제어 설비 점검

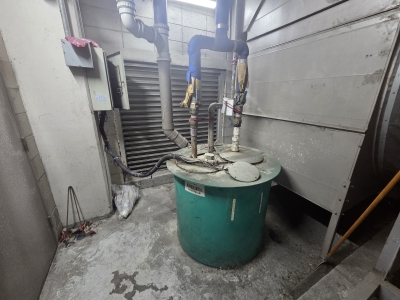

사전 점검에서는 기존 FRP 오수패키지 탱크와 내부 펌프, 배관 라인의 노후 상태를 확인했습니다. 오수패키지 설비는 탱크, 펌프, 센서, 자동판넬, 배관이 함께 작동해야 하므로 한 부분의 문제만으로도 배수 지연이나 자동 운전 이상이 발생할 수 있습니다.
이번 현장은 탱크와 배관의 노후화로 누수 위험이 있었고, 자동 구동도 안정적이지 않은 상태였습니다. 부분 보수보다 주요 설비를 함께 교체하는 방향으로 작업 계획을 수립했습니다.
2. 메인 전원 차단과 기존 설비 철거
작업 전 메인 전원을 차단하고, 기존 FRP 탱크와 내부 오수펌프, 자동판넬 및 일부 노후 배관을 순서대로 철거했습니다.
오수패키지 내부에는 펌프와 센서, 전기 설비가 함께 설치돼 있으므로, 철거 과정에서는 배관 연결 상태와 전원 케이블 상태를 확인하며 작업해야 합니다.
- 기존 FRP 오수패키지 탱크 철거
- 기존 오수펌프와 자동제어 판넬 철거
- 노후 배관 및 연결 부위 정리
- 신규 설비 설치 공간과 배관 연결 방향 확인

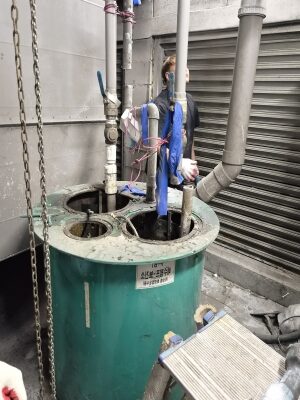

사진 설명: 전원 차단 후 기존 탱크와 펌프, 배관을 철거하는 모습입니다.
3. PP 오수패키지와 3마력 그라인더펌프 설치
기존 설비 철거 후 현장 공간과 배관 방향에 맞춰 친환경 소재인 폴리프로필렌 오수패키지 탱크를 안착시켰습니다. 이후 오수 처리 환경을 고려해 3마력 그라인더펌프를 설치했습니다.
그라인더펌프는 이물질이 섞일 가능성이 있는 오수 환경에서 검토할 수 있는 펌프입니다. 다만 펌프 종류와 사양은 오수 성격, 배관 구조, 전원 조건, 실제 유입량을 함께 확인한 뒤 결정해야 합니다.
이번 작업에서는 아래 설비를 함께 설치했습니다.
- 신규 토출·유입 배관 연결부
- 오수패키지 탱크
- 3마력 분쇄형펌프
- 오뚜기 수위센서
- 자동제어 판넬

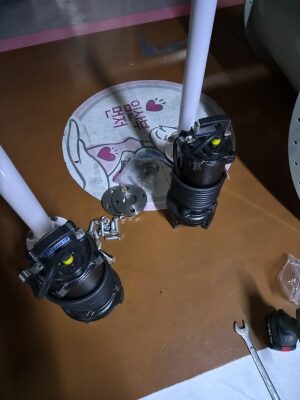

사진 설명: 신규 오수패키지 탱크 내부에 설치할 그라인더펌프
4. 자동판넬·오뚜기센서 설치와 배관 재작업
신규 오수패키지 설치 후에는 오뚜기센서와 자동제어 판넬을 연결했습니다. 센서는 탱크 내부 수위를 감지하고, 자동판넬은 센서 신호에 따라 펌프를 운전하는 역할을 합니다.
기존 배관은 철거 범위와 신규 탱크 위치에 맞춰 재작업했습니다. 토출 배관과 유입 배관의 연결 상태를 확인하고, 결합 부위의 누수 가능성을 줄일 수 있도록 마감했습니다.

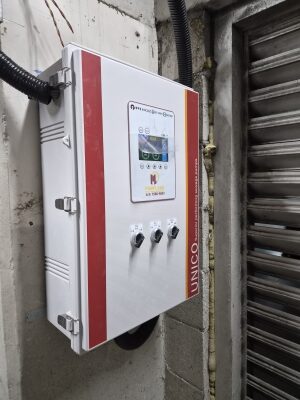

사진 설명: 자동제어 판넬을 설치하고 신규 오수패키지에 맞춰 배관을 연결한 모습입니다.
5. 배수 상태 시운전
설치가 끝난 뒤 패키지 내부에 물을 유입해 수위센서와 자동판넬의 연동 상태를 확인했습니다. 수위 변화에 따라 그라인더펌프가 정상적으로 작동하는지, 배수가 원활하게 이루어지는지, 새로 작업한 배관 연결부에 누수가 없는지를 점검했습니다.
최종 시운전에서는 다음 항목을 확인했습니다.
- 오뚜기센서의 수위 감지 상태
- 자동판넬 신호에 따른 펌프 자동 운전
- 배수 상태 확인
- 배관 연결부 누수 여부
- 펌프와 배관의 과도한 소음·진동 여부
점검 후 펌프, 오뚜기센서, 자동판넬이 정상적으로 연동되는 것을 확인하고 작업을 마무리했습니다.
PP 오수패키지 교체 시 확인할 점
오수패키지 교체는 탱크만 바꾸는 작업이 아닙니다. 기존 설비의 노후 상태를 확인한 뒤 펌프, 센서, 자동판넬, 배관을 함께 점검해야 이후의 운전 불안정과 반복 고장 가능성을 줄일 수 있습니다.
특히 장기간 사용한 설비에서는 아래 항목을 함께 확인하는 것이 좋습니다.
- 탱크와 배관의 균열·누수 여부
- 펌프 성능 저하와 이물질 막힘 여부
- 오뚜기센서·레벨센서의 작동 상태
- 자동제어 판넬의 경고 표시와 운전 상태
- 체크밸브 및 토출 배관의 역류·막힘 여부
