지하 피트(PIT) 공간이나 기존 집수정에 노출되어 있던 오배수 설비는 세월이 지나면서 악취 발생, 수중펌프 고장등 다양한 문제가 발생합니다. 특히 규격화된 기성품 패키지가 들어가지 못하는 협소하거나 변형된 공간이라면, 현장 구조에 딱 맞춘 비표준형(주문 제작형) 오수패키지를 적용하는 것이 가장 확실한 해결책입니다.
이번 현장은 기존에 노출 형태로 설치되어 있던 오수정에 설치된 기존 설비를 철거하고, 현장 맞춤형 오수패키지 설치와 함께 고장난 오수펌프를 분쇄형 수중펌프로 전면 교체한 작업 사례입니다.
1. 기존 노출 오수설비 점검 및 철거 작업
현장 방문 당시, 기존에 설치되어 있던 노출형 배관과 수중펌프, 레벨센서(오뚜기 센서)가 노후화되어 제 기능을 하지 못하는 상태였습니다.
특히 오수 집수정 특성상 이물질과 찌꺼기로 인해 일반 배수용 펌프는 자주 막힘 현상이 발생하곤 했습니다. 작업 착수와 함께 기존 수중펌프, 배관, 가이드레일을 안전하게 철거하고 내부 청소 및 정리 작업을 진행했습니다.

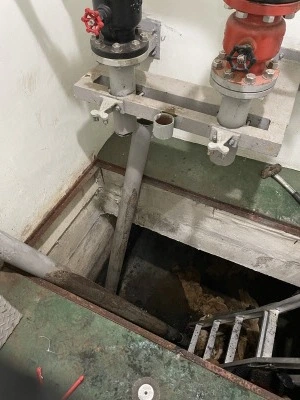

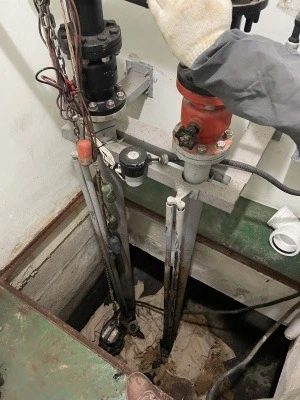

설명: 노후화된 오수펌프 및 배관 가이드레일 철거 과정
2. 맞춤 제작된 주문형 오수패키지 안착
공간이 협소하거나 모양이 일치하지 않는 지하 피트 구간에는 기성 원통형 패키지 진입이 어렵습니다. 따라서 사전 측정된 치수에 맞춰 제작한 비표준형 오수패키지 통을 현장에 안착시켰습니다.
밀폐 구조의 주문형 패키지는 악취 유출을 완벽히 차단하며, 펌프 및 배관을 패키지 내부에 집약시켜 깔끔하고 위생적인 수조 공간을 형성해 줍니다.

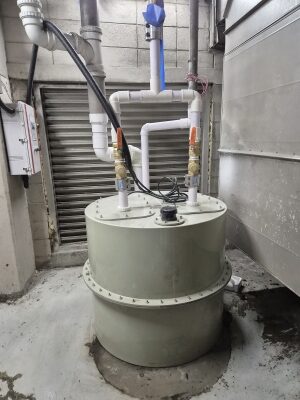

설명: 설치되는 주문형 패키지통과 펌프와 센스가 통에 설치된 작업 모습

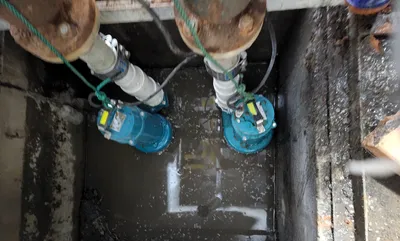

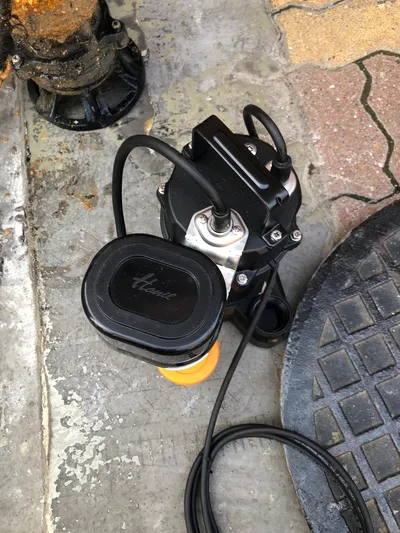

3. 그라인더(분쇄형) 수중펌프 및 신규 배관 연결

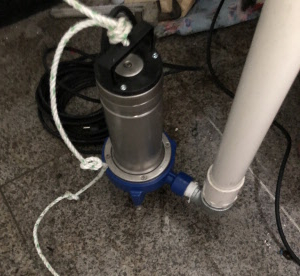

오수 집수정의 핵심은 ‘막힘 없는 이송’입니다. 기존에 설치된 고장 펌프를 모두 철거하고, 휴지·물티슈·유기물 찌꺼기를 강력하게 갈아서 배출하는 그라인더 분쇄형 수중펌프로 교체했습니다.

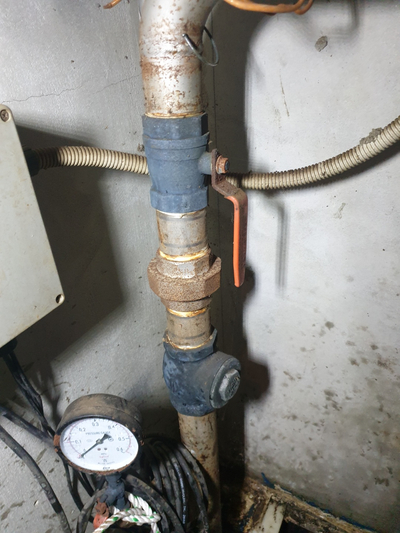

펌프 설치 시에는 인양이 용이하도록 탈착 장치(가이드레일)를 신규 설치하였으며, 토출 배관 역시 오수 압력을 견딜 수 있는 단단한 규격 배관으로 새로 조립을 완료했습니다.
설명: 자동 제어 판넬과 패키지 배관 연결 작업 완료 모습
4. 수중펌프 전용 자동제어 판넬 설치 및 시운전
마지막으로 펌프의 안정적인 운전을 제어해 줄 자동제어 판넬(컨트롤 박스)을 설치했습니다. 수위 센서와 연동하여 펌프의 교번운전(순차운전), 과부하 보호(EOCR), 만수 시 경보 알람이 정상적으로 작동하도록 세팅했습니다.
패키지 내부에 물을 채워 총 2~3회 이상 수위별 펌프 기동 및 차단 테스트를 거쳤으며, 배관 누수 및 펌프 작동 상태를 최종 확인한 후 안전하게 작업을 마쳤습니다.
💡 오배수 패키지 설치 및 교체 문의
지하 피트 공간의 악취 처리, 노후 집수정 펌프 교체, 현장 맞춤형 비표준 오배수 패키지 제작 설치가 필요하다면 전문 업체와의 상담을 통해 현장에 가장 적합한 용량과 마력의 펌프를 선정하시길 권장합니다.
기타 집수정 관련 상담은 집수정 전체 사진, 기존 펌프 사진, 토출 배관과 체크밸브 설치 부위 사진, 센서와 제어판넬 외부 사진을 보내주시면 현장 상태 확인에 도움이 됩니다.
